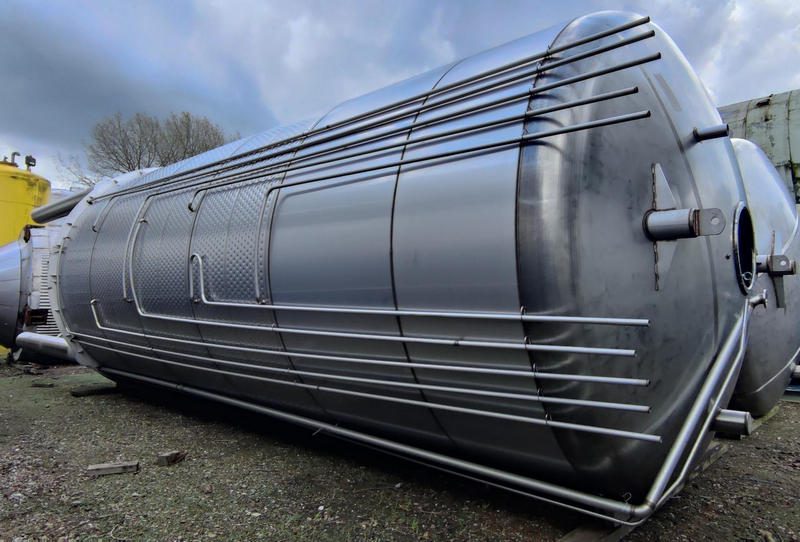

Nieuwe opslagtank
- Materiaal: RVS 304
- Toestand: Nieuwe
- Inhoud (liter): 118700 L
- Aantal stuks in stock: 1
| Algemeen | |
|---|---|
| Artikelnummer | 03.43.DU.04 |
| Materiaal | RVS 304 |

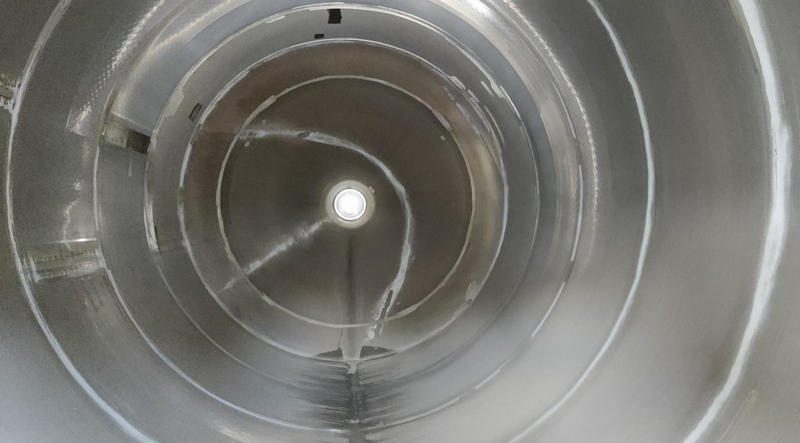

| Afwerking lassen binnenkant | Geslepen lassen |
| Aantal | 1 |
| Inhoud (liter) | 118700 |
| Type tank | Opslagtank |
| Fixatie | 4 poten |
| Model van de tank | Verticaal |
| Vorm v/d tank | Cilindrish |

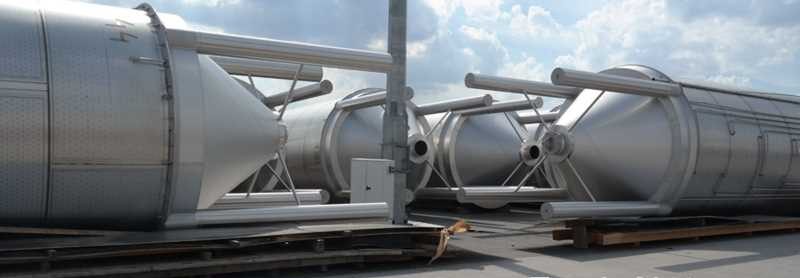

| Bodem | Conische bodem |
| Uitvoering tank | Dubbelwandig met warmtewisselaar |
| Aantal hijsogen | 2 |
| Soortelijk gewicht (Kg/dm³) | 1,05 |
| Aantal mangaten | 2 |
| Positie van de mangat(en) | Bovenaan en onderaan in bodem |

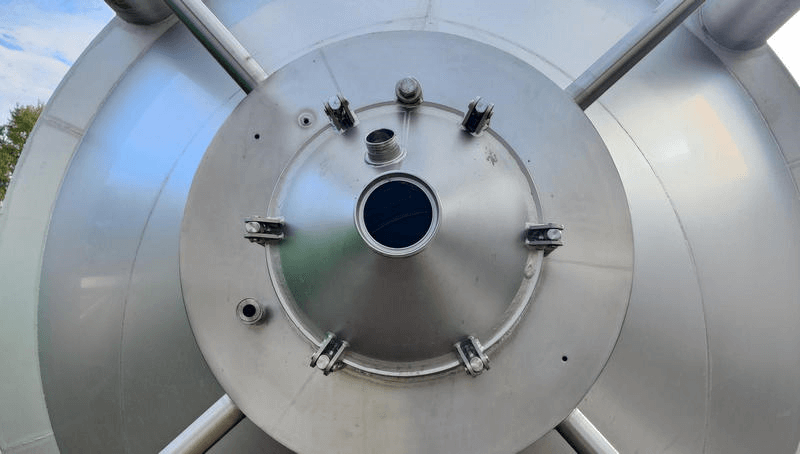

| Afmetingen van mangaten | blokflens DN600 / conusflens Ø450mm |
| Tank met totale leegloop? | Ja |
| Diameter uitlaat (mm) | DN450 |
| Vindplaats | B-7711 België |
| Voorziening reiniging tank | CIP bol - kop |
| Gewicht (kg) | 10500 |
| Toestand | Nieuwe |
| Type plaat | Ja |
| Constructeur | M. Roth GmbH & Co Kg |
| Bouwjaar | 2022 |
| Constructiedossier beschikbaar | Ja |
| Tekening 1 | 0343DU01_tekening.pdf |
| Kopkant | |
|---|---|
| Uitvoering kopkant | Gesloten |

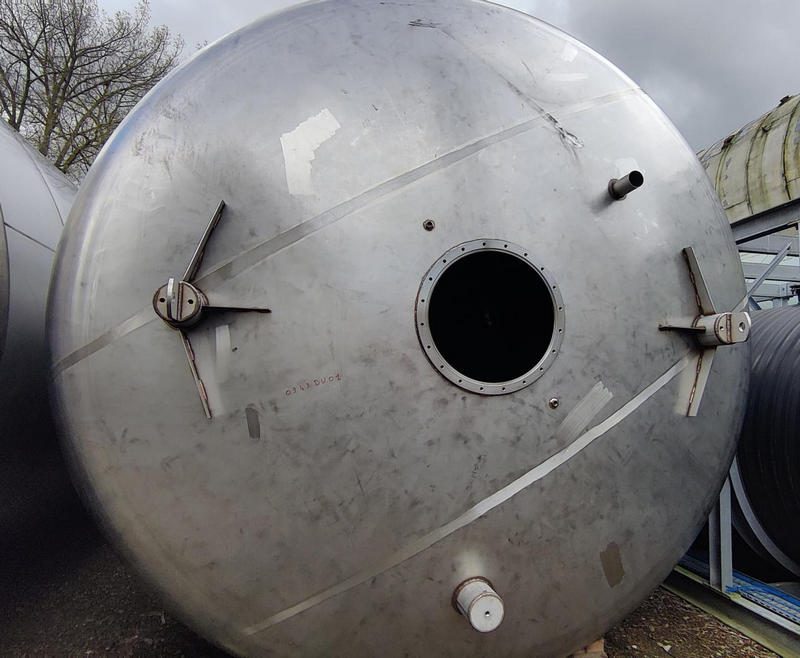

| Detail Gesloten kopkant | Bol |
| Dikte Gesloten kopkant (mm) | 3 |
| Afmetingen | |
|---|---|
| Dikte cilinder (mm) | 3 |
| Dikte bodem (mm) | 6 |
| Cilindrische Lengte (mm) | 8500 |
| Helling bodem (°) | 55 |
| Hoogte bodem (mm) | 2409 |
| Diameter buitentank (mm) | 4100 |
| Totale hoogte (mm) | 14100 |
| Diameter tank (mm) | 3900 |
| Breedte (mm) | 4100 |
| Isolatie | |
|---|---|
| Isolatie | Nee |
| Verwarming | |
|---|---|
| Aantal type verwarmingssystemen | 5 |
| Verwarming 1: Type | Stoommantel noppenmantel/dimple plate |
| Verwarming 1: Max. Toegelaten °C | 40 |
| Opmerkingen | |
|---|---|
| Omschrijving (NL) | Voedingskwaliteit --- Nieuwe cilindrisch konische biertank --- nog niet geïsoleerd --- afzonderlijke piping per koelzone aanwezig --- 1 bar werkdruk --- 4 koelzones van 16.5m² op cilinder, 1 koelzone van 10.5m² in konus --- Koelmiddel: glycol -3°C --- Verwarming: Max. toegelaten -10/40°C --- afdekplaat blokflens ontbreekt |
